あたま山計画写真リスト

写真サイズは無意味に大きいので注意。

p1090062.jpg ビデオカードと FD の山その1
p1090063.jpg ビデオカードと FD の山その2

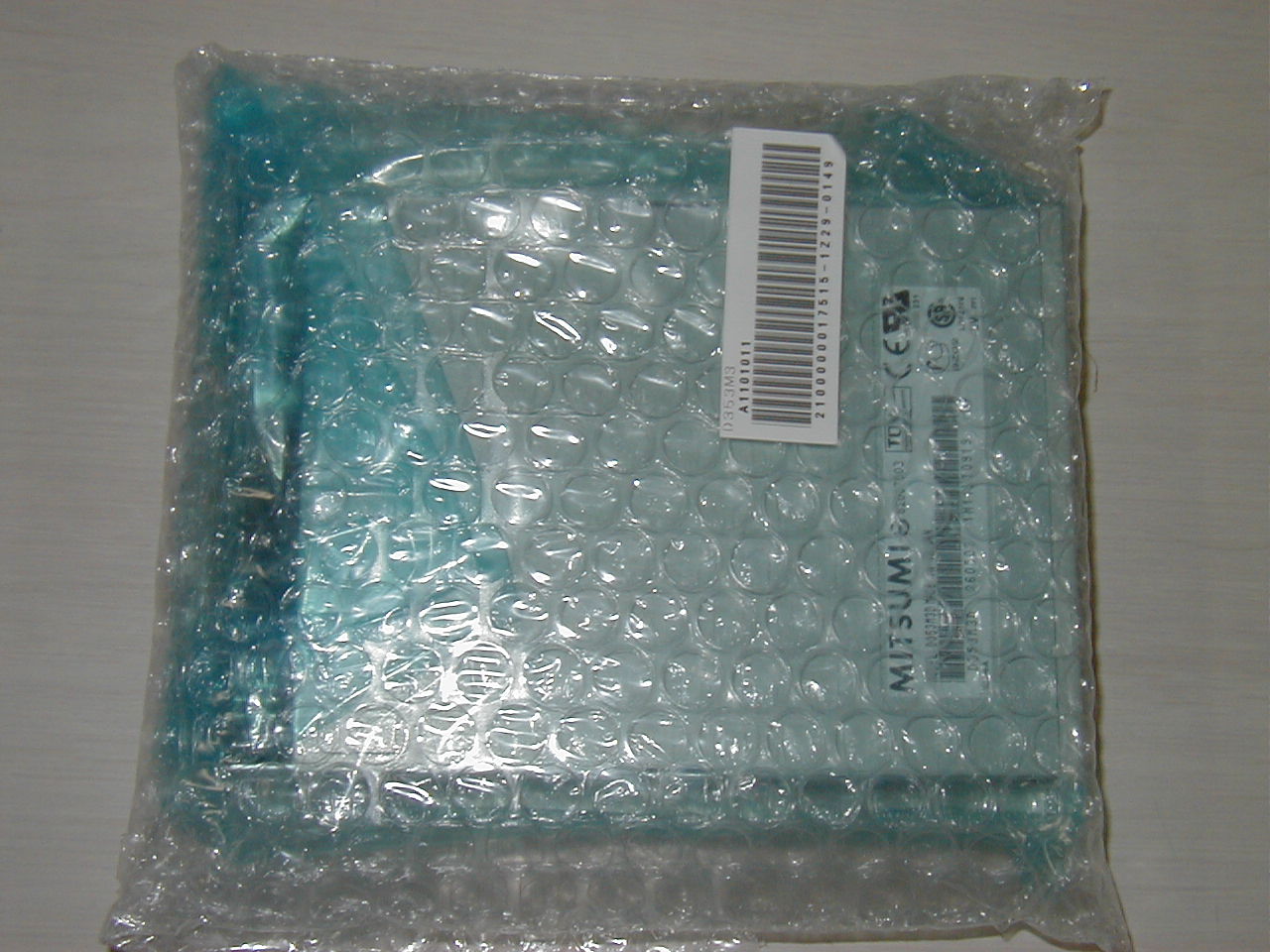

p1090064.jpg ビデオカードの箱
p1090065.jpg FD のパック
p1210068.jpg ノード0(試作型)をラックにいれたところ1
p1210069.jpg ノード0(試作型)をラックにいれたところ2
p1260076.jpg 2台になったところ
p1260077.jpg 5台になったところ

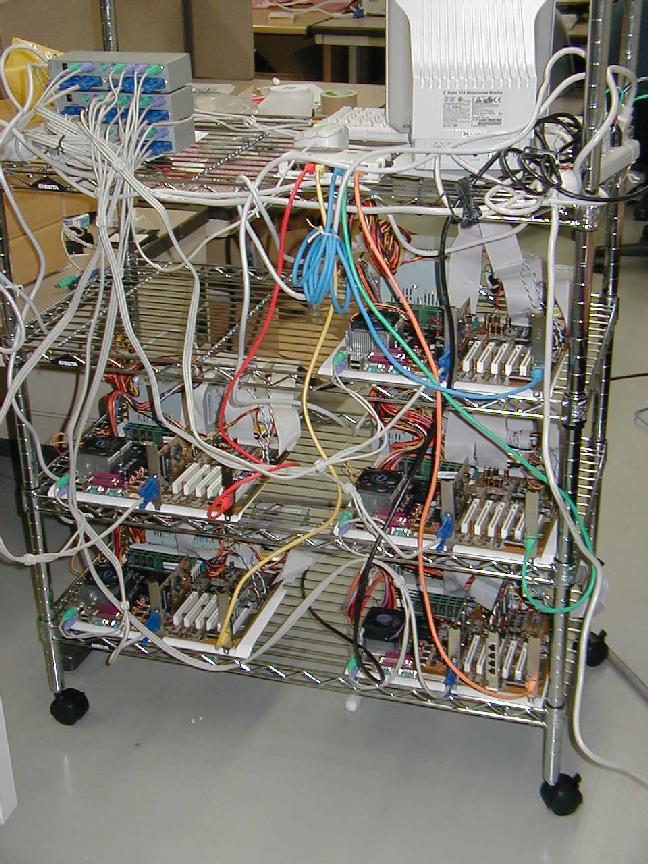

p1260078.jpg 5台になったところ(裏から)
p1270079.jpg ATX パワーコネクタ(加工前)
p1270080.jpg ATX パワーコネクタ(加工後)
p1270081.jpg FDD パワーコネクタ(加工前)
p1270085.jpg FDD パワーコネクタ(加工後)
p1270086.jpg CPU にグリスをつけたところ
p1270088.jpg CPU ファンのコネクタ
p1270089.jpg CPU ヒートシンクの固定金具
p1270091.jpg メモリスロット拡大写真

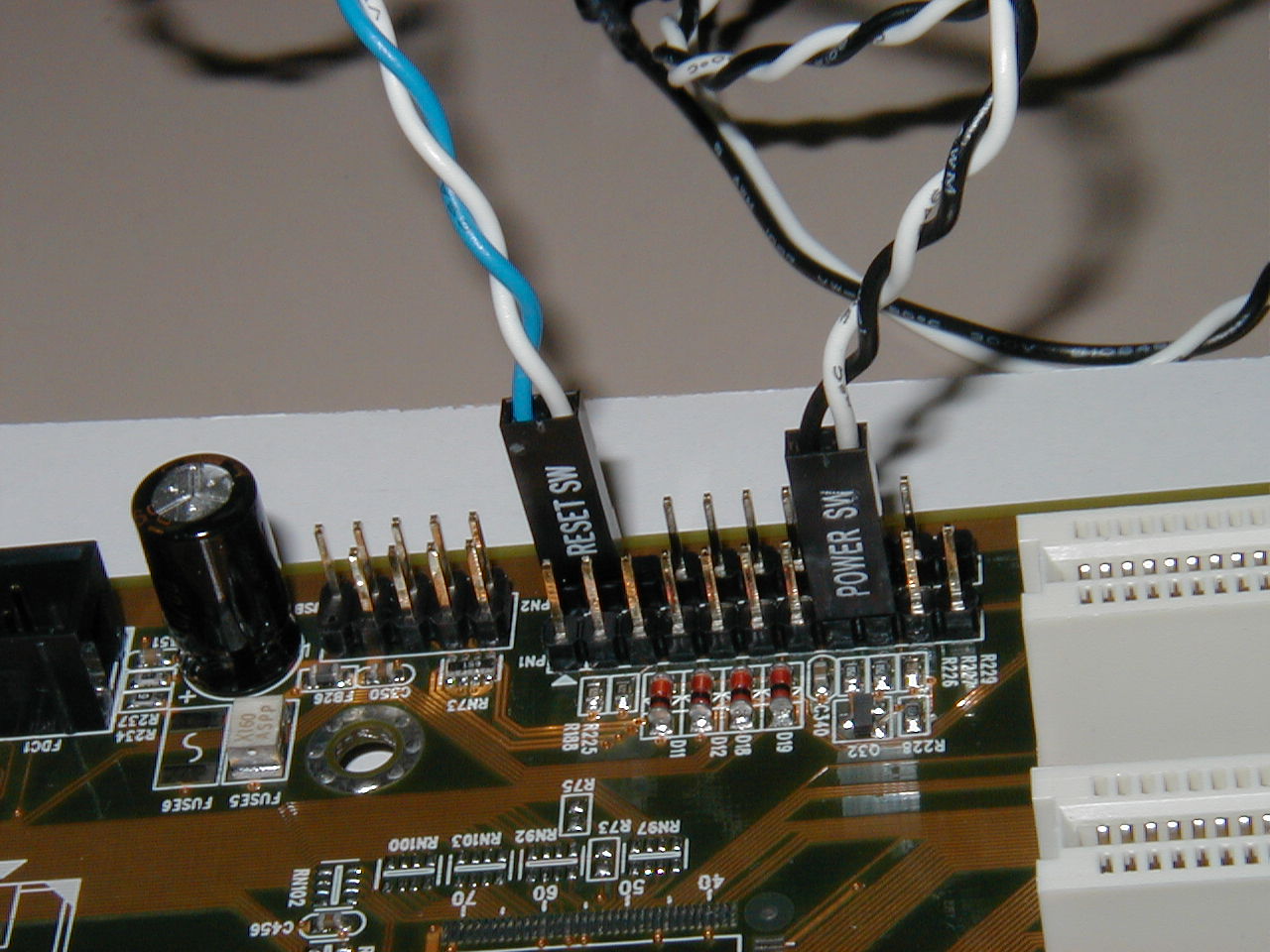

p1270092.jpg 電源及びリセットスイッチ
p1270094.jpg FDD のコネクタ部
p1270095.jpg MB 上の FDD ケーブルコネクタ
p1270096.jpg HDD のコネクタ部
p1270097.jpg MB 上の HDD ケーブルコネクタ
p1270099.jpg NIC
p1270100.jpg 仮組み立てした機械全体
p1270104.jpg 最初のブート画面。CMOS checksum error とでている
p1270105.jpg BIOS setup 画面に入ったところ
p1270108.jpg DOS でたちあげたところ
p1270109.jpg PCI バスの状態とか
p1270110.jpg BIOS update が終わったところ
p1270111.jpg BIOS setup PC Health Status 画面
p1270112.jpg BIOS setup SoftMenu III 画面
p1270113.jpg 8台組み上がったところ
p1270114.jpg 後ろから
p1270115.jpg 上から

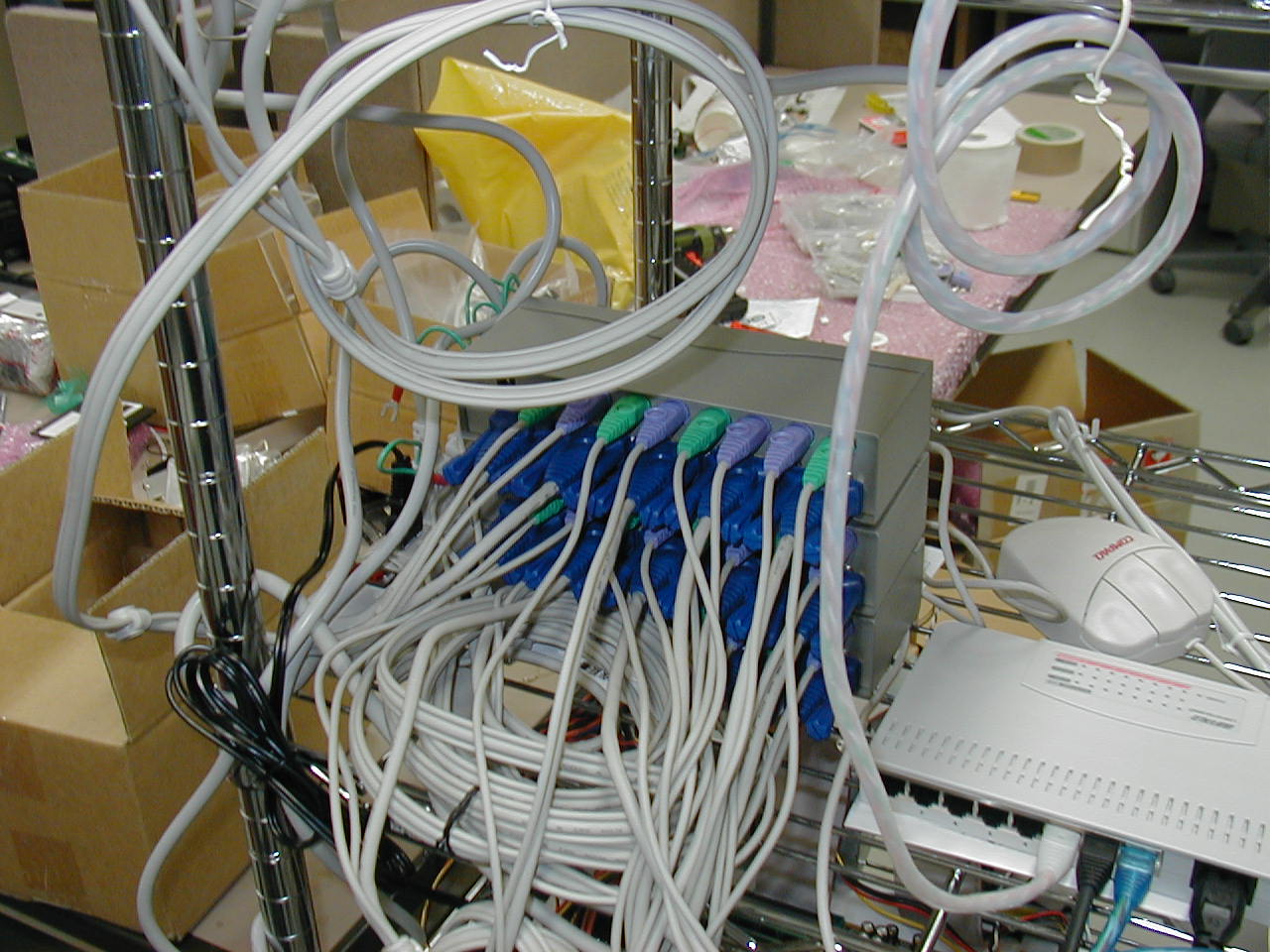

p1270117.jpg キーボード切換え器の配線
p1270118.jpg ハブの配線
p1270120.jpg 電源
